消除蒸汽疏水阀滞流的两种方法

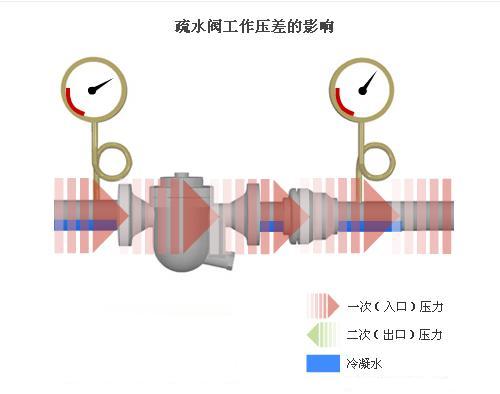

2022-08-24 关注次数:蒸汽疏水阀滞流是指工作压差变成负值,不再排出正常冷凝水。发生滞流将可能导致:损坏换热器、水锤、加热温度不均匀。滞流通常在当蒸汽疏水阀等排水设备的入口(一次)压力小于出口(二次)压力时发生,冷凝水积存在设备内部无法排出。如果希望冷凝水正常排放,入口压力则必须大于出口压力。
有两种方法可以消除滞流:
a增加一次(入口)压力,或者
b降低二次(出口)压力
滞流问题可以通过增加入口压力或降低出口压力来解决。
增加入口压力
通过下列方法中的其中一种,去改变系统配置可以达到提升入口压力的目的:
动力机械泵/蒸汽疏水阀
冷凝水排到闪蒸罐后使用机械泵回收
冷凝水排到闪蒸罐后使用电动泵回收
当使用一台普通机械泵或内置蒸汽疏水阀的动力机械泵时,通过蒸汽或压缩空气等作为动力源,提升疏水设备一次(入口)压力,使之超过二次(出口)压力,将积存的冷凝水排出。动力蒸汽或空气所具备的压力可以帮助疏水,避免积存。

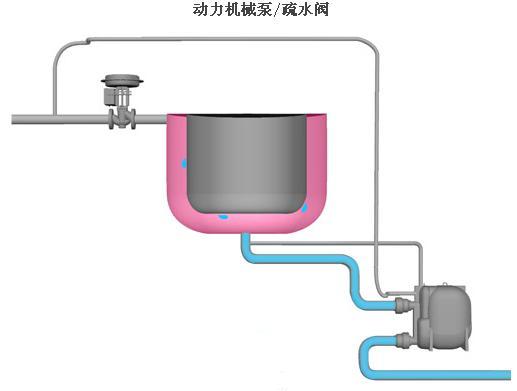

安装一台内置蒸汽疏水阀的动力机械泵后,从系统中的高压部分引入动力源,帮助冷凝水迅速从设备(换热面)中排出。这种类型的泵/蒸汽疏水阀不会产生任何气蚀。

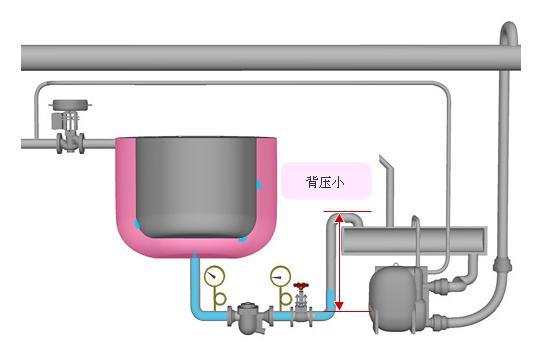

安装一台机械泵,由于蒸汽疏水阀的二次压力降低,冷凝水就可以排放到闪蒸罐。在动画中所使用的是使用一台泵将冷凝水打到较高位置。这种类型的泵也不会产生气蚀。

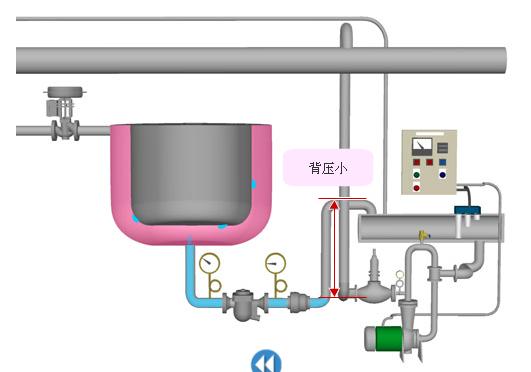

安装一台电动泵,由于蒸汽疏水阀二次压力降低,冷凝水就可以正常排出。动画所示的是使用一台泵将冷凝水回收到较高位置。当使用一台电动泵时,则需要考虑到气蚀问题。可TLV防气蚀的CP-S或CP-N。
降低出口压力

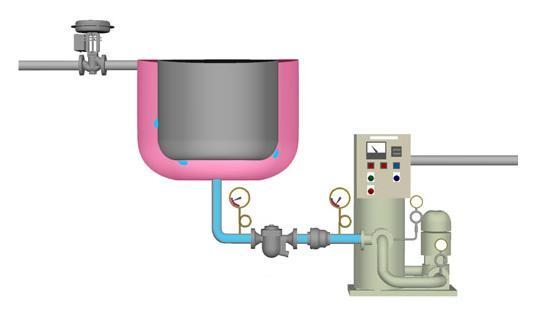

使用一台真空泵可以降低出口压力。当使用真空泵时,蒸汽疏水阀后端管道(冷凝水回收管线)会降到负压,这样就能保持蒸汽疏水阀所需的工作压差。
