双金属式蒸汽疏水阀零部件说明

2021-04-21 关注次数:

双金属式蒸汽疏水阀利用蒸汽和冷凝液之间的温差使温度控制元件(双金属片)变形或膨胀,并驱动阀芯打开和关闭阀以关闭和排放气体。疏水阀适用于阀前可存储0.5-1 m液体,广泛安装在各种中,低压蒸汽传输管网,家庭供暖,小工艺伴热等情况下的工作条件,压力范围≤4.0 MPa 。排放范围≤1.5t/ h,是中压蒸汽传输管网或过程伴热的首选。

双金属式蒸汽疏水阀零部件说明

蒸汽疏水阀结构图序号名称材料
1排污螺塞铸钢
2排污螺塞垫圈不锈钢
3过滤网不锈钢
4阀体铸钢
5阀座不锈钢
6阀盖垫圈石墨
7阀盖铸钢
8阀盖螺栓碳钢
9阀芯合金钢
10金属片元件合金钢
11导向杆不锈钢
12阀杆合金钢
13铭牌不锈钢
14铆钉不锈钢
15螺母不锈钢
16垫圈不锈钢
17挡板不锈钢
蒸汽疏水阀结构图序号名称材料
1阀体碳钢
2阀盖垫圈聚四氟乙烯
3阀盖铸钢
4阀帽垫圈聚四氟乙烯
5阀帽铸钢
6铆钉不锈钢
7铭牌不锈钢
8螺母不锈钢
9调节螺栓不锈钢
10双金属元件-
11阀芯不锈钢
12阀座合金钢
13阀座垫圈紫铜
14过滤网不锈钢
15排污螺塞垫圈碳钢
16排污螺塞碳钢

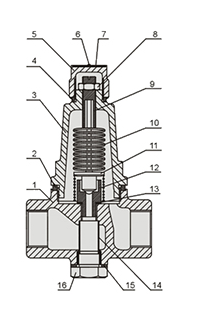

蒸汽疏水阀结构图序号名称材料
1阀体铸钢
2过滤网不锈钢
3阀芯不锈钢
4阀座合金钢
5阀盖垫圈不锈钢
6阀盖铸钢
7双金属元件-
8挡板不锈钢
9导向杆不锈钢
10螺母不锈钢
11铆钉不锈钢
12铭牌不锈钢
13弹簧垫圈不锈钢
14垫圈不锈钢
15内六角螺栓碳钢
