浮球式疏水阀的工作原理

2019-09-23 关注次数:

浮球式疏水阀的工作原理

一、浮球式疏水阀的基本作用是将蒸汽系统中的凝结水、空气和二氧化碳气体尽快排出;同时较大限度地自动防止蒸汽的泄露。

二、浮球式疏水阀的结构简单,内部只有一个活动部件精细研磨的不锈钢空心浮球,既是浮子又是启闭件,无易损零件,使用寿命很长,YQ疏水阀内部带有Y系列自动排空气装置,非常灵敏,能自动排空气,工作质量高。

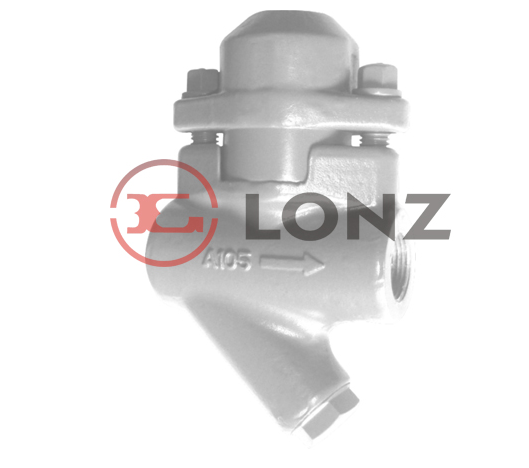

疏水阀

三、设备刚启动工作时,管道内的空气经过Y系列自动排空气装置排出,低温凝结水进入浮球式疏水阀内,凝结水的液位上升,浮球上升,阀门开启,凝结水迅速排出,蒸汽很快进入设备,设备迅速升温,Y系列自动排空气装置的感温液体膨胀,自动排空气装置关闭。浮球式疏水阀开始正常工作,浮球随凝结水液位升降,阻汽排水。自由浮球式疏水阀的阀座总处于液位以下,形成水封,无蒸汽泄漏,节能效果好。工作压力0.01Mpa,从0.01Mpa至z高使用压力范围之内不受温度和工作压力波动的影响,连续排水。能排饱和温度凝结水,z小过冷度为0℃,加热设备里不存水,能使加热设备达到不错换热效率。背压率大于85%,是生产工艺加热设备理想的疏水阀之一。
